五槽超声波清洗机 厂家直销 免中间商 可非标定做 清洗各行各业设备

(注：各种超声波设备都可按照客户要求订做)


1、免费设计；

2、可送货上门安装调试；

3、保修一年，终身维护保养；

4、包教会设备的使用方法、注意事项；

5、可开发票；


五槽超声波清洗机制作方案

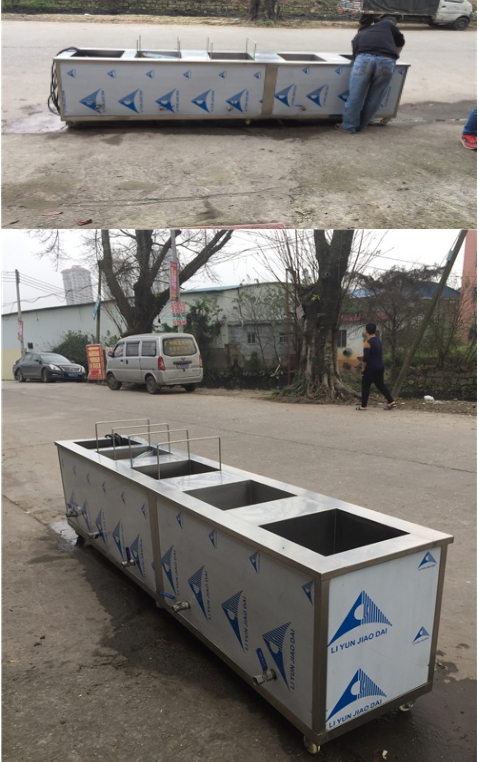

机型：五槽超声波清洗机

清洗工艺：
清除表带上的蜡质，采用环保除蜡清洗剂。

工艺流程：
一槽加温浸泡→  二槽超声波粗洗 →三槽超声波精洗→四槽加温漂洗→五槽加温漂洗
清洗机结构组成
本系统主要由加温槽，超声清洗槽、超声波发生器、控制架子，发生器电箱组成。
各槽的功能及要求

第一槽：加温浸泡槽
1、有效尺寸：400长*400宽*500高mm
2、水槽部分：1、 槽体采用优质2.0mm厚304L不锈钢板制作延长使用寿命。外壳采用

0.8不锈钢制作
3、设备带自动恒温装置，加热功率4000W，为发热管加温。
4、配置一寸排水阀。

第二槽：超声波粗洗槽
1、有效尺寸：400长*400宽*500高mm
2、水槽部分：1、 槽体采用优质2.0mm厚304L不锈钢板制作。振动部分为304L2.5M

M厚不锈钢板，延长使用寿命。外壳采用0.8不锈钢制作。
 3、振动方式为五边振动。每边20个振动子，共100个振动子，每个振动子功率为60W。

用高Q值超声波换能器，功率大、电声转换效率高、性能稳定；采用独特的粘贴工艺及一，

瑞士进口“Araldite”专用粘胶，配合粘，接面钢板的打砂工艺，使能量传递效率更高，使用

寿命更长；
4、超声波频率：28KHz，超声波功率为6000W
5、设有1寸不锈钢排水阀。
6、设备带自动恒温装置，加热功率4000W， 为加热管加温。
7、本槽用2个超声波发生器推动。

第三槽：超声波精洗槽
1、有效尺寸：400长*400宽*500高mm
2、水槽部分：1、 槽体采用优质2.0mm厚304L不锈钢板制作。振动部分为304L2.5MM

厚不锈钢板，延长使用寿命。外壳采用0.8不锈钢制作。
 3、振动方式为四侧边振动。每边20个振动子，80个振动子，每个振动子功率为60W。用

高Q值超声波换能器，功率大、电声转换效率高、性能稳定；采用独特的粘贴工艺及一，瑞

士进口“Araldite”专用粘胶，配合粘，接面钢板的打砂工艺，使能量传递效率更高，使用寿

命更长；
4、超声波频率：28KHz，超声波功率为4800W
5、设有1寸不锈钢排水阀。
6、设备带自动恒温装置，加热功率4000W， 为加热管加温。
7、本槽用2个超声波发生器推动。

第四槽：加温漂洗槽
1、有效尺寸：400长*400宽*500高mm
2、水槽部分：1、 槽体采用优质2.0mm厚304L不锈钢板制作延长使用寿命。外壳采用0.8

不锈钢制作
3、设备带自动恒温装置，加热功率4000W，为发热管加温。
4、配置一寸排水阀。

超声波发生电路简介：
1、采用国际先进的它激式线路，超声波功率更均匀，更强劲；
 2、独特的防腐技术，不受使用环境制约；
3、核心功率模块采用进口IGBT驱动，保证功率的均衡及稳定；
 4、采用独特的MCU－SWEEP频率扫描技术，可在1KHZ的宽度调节范围，以一个设定好

的重复率，对中心频率扫描，达到清除、清洗盲点的目的；
 5、软启动、短路保护、漏电保护及过载保护。

五、其它、设备为槽体连体式设计。设备的外观尺寸约3110*600*780毫米。设备底部由

加厚50*50不锈钢方管焊接而成，底部装6个3寸实心脚轮。加热温控部分直接安装在水槽

的外壁，方便操作。控制架子的尺寸约1400毫米（高）*450*450宽，放置4台超声波发生器。控制架的发生器与槽体连接线为2米。整机总功率：18KW，电压为380V 。附送8个底

架子。
