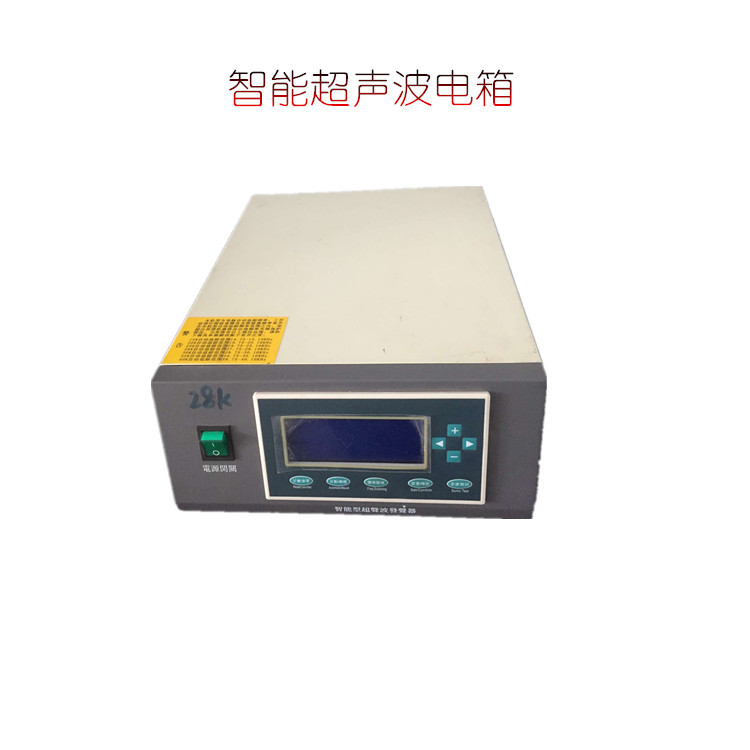

一、超声波信号发生器由一个能将50/60HZ的工频交流电转换为超音频供换能器工作的超声波功放模块和一个带有“系统保护监测”及“自动调谐”功能的控制模块组成。控制模块能在超声波焊接工作发生故障时切断超声波能量从而为发生器乃至整套焊接设备提供极高的安全性和可靠性。



1、真正全自动追频（AFC）适应各种大小焊模和不同的设计模具，自动追踪频率范围：+400hz(依20KHZ超声波为例，模具频率在19.40-20.20KHZ可自动频率追踪使用）。追频精度：+5HZ。

2、采用CPU电脑监控各程序速度快适应特强、内置各种保护系统“系统保护监测”功能会对以下情况发生响应。
A、IGBT温度过高保护。
B、压力过高从而导致过载。
C、超声波发生器电流过大。
D、焊头、变幅器或者换能器松动或其他故障。
F、发生器电路失效。
G、发生器和换能器间的线缆故障。
H、供电频率不稳自动补偿。

3、“自动调谐”功能使超声波发生器自动跟踪并且补偿焊头频率发生的变化。当温度过高，焊头表面有磨损或有杂物在焊头上时，这种频率变化都会发生。
4、内置全自动振幅系统，对不同的气压变化及电压波动自动补偿，可对超声波振幅由50%-100%无级调节，适应不同焊接工件之要求。
5、采用IGBT做功率放大，反应快，比传统功率管反应速度快100倍多，故保护功能较优。

二、主要技术参数
外形尺寸：（长宽高mm）380*290*110
主机净重：7kg
输出功率：0-3000W
输出电压：0-3000V
工作环境温度：+5℃-+50℃
正铉谐波参数：》97%
输出功率因素：》80%
工作频率：15KHZ/20KHZ/28KHZ/30KHZ/35KHZ/40KHZ
工作电源：AC220V50HZ
模具频率范围：+400HZ
自动追频精度：+5KHZ
功率稳定度：5%
远程端子响应时：10ms
过流保护电流：15A
过流保护时间：100ms
过热保护温度：85℃

频率可咨询客服！
